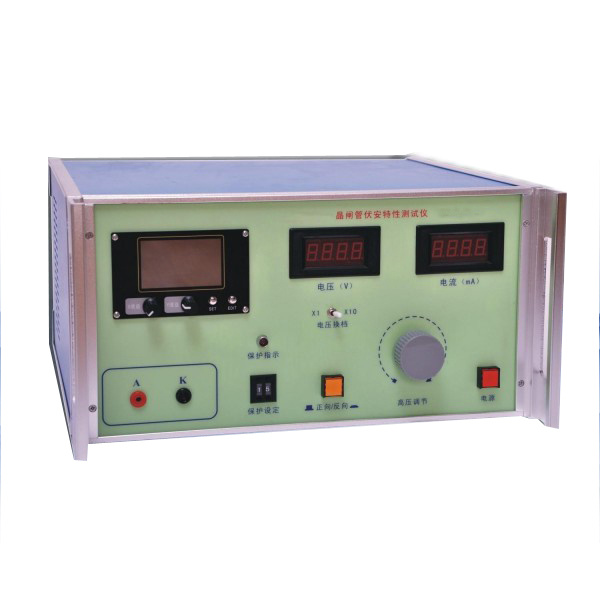

DBC-25晶闸管特性测试仪使用方法
一、使用方法
1.检查高压调节旋钮反时针调到零，打开电源开关，按极性接好被测管。
2.根据个人习惯，调节示波器的各项功能（光点位置、颜色、粗细等）至最合适状态。
3.将保护设定调在要求保护的漏电流值。拨码开关上面的一个数字代表1mA，最大可以设定到199mA，一般测室温电压时，保护设定在5mA左右。
4.将正向/反向按钮置于正向（不按下时），缓慢顺时针调节高压调节旋钮，观察示波器，当波形出现拐点，漏电流表上也显示有漏电流时，此时的电压即为正向不重复峰值电压。
一般取不重复峰值电压的90%为重复峰值电压，将电压调至重复峰值电压，此电压下的漏电流即为重复峰值漏电流。
然后将高压调节旋钮反时针调到零，再将正向/反向按钮置于反向（按下时），用同样的方法测出反向不重复峰值电压，反向重复峰值电压和反向重复峰值漏电流。
在测试过程中若因漏电流超过保护设定值则保护动作，保护指示灯亮，设备自动断开加在被测管Ａ、Ｋ端的高压，此时将高压调节旋钮反时针旋到底，仪器即自动复位。
