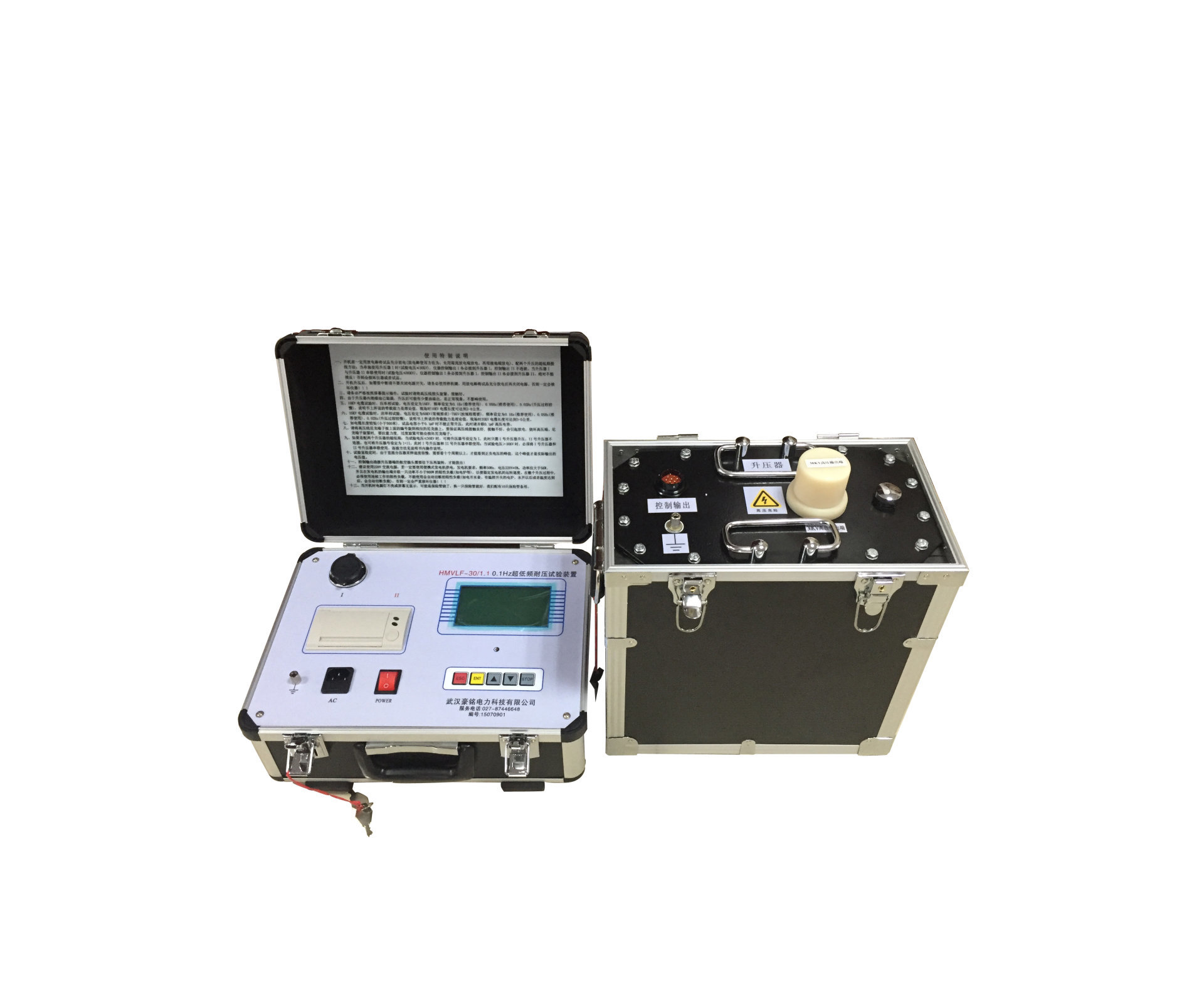

HMVLF超低频高压发生器技术参数
一、技术参数
1.输出额定电压:参见表1
2.输出频率:0.1Hz、0.05Hz、0.02Hz、0.01Hz。
3.带载能力:参见表1 0.1Hz 最大1.1µF(理论值,现场电缆长度为3-8公里)
0.05Hz 最大2.2µF(理论值,现场电缆长度为3-8公里)
0.02Hz 最大5.5µF(理论值,现场电缆长度为3-8公里)
0.01Hz 最大11.0µF(理论值,现场电缆长度为10公里以上)
4.测量精度:±(3%满量程+0.5KV)
5.电压波形失真度:≤5%
6.使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH
7.电源:交流50Hz,220V±5%
8.电源保险管:参见表1
表1:
型号 | 额定电压 | 带载能力 | 电源保险管 | 重量 | 用途 |
30KV超低频 | 30kV(峰值) | 0.1Hz,≤1.1µF | 10A | 控制器:6kg 升压体:39kg |
用于10KV及以下电缆、发电机 |
0.05Hz,≤2.2µF | |||||
0.02Hz,≤5.5µF | |||||
0.01Hz,≤11.0µF |
