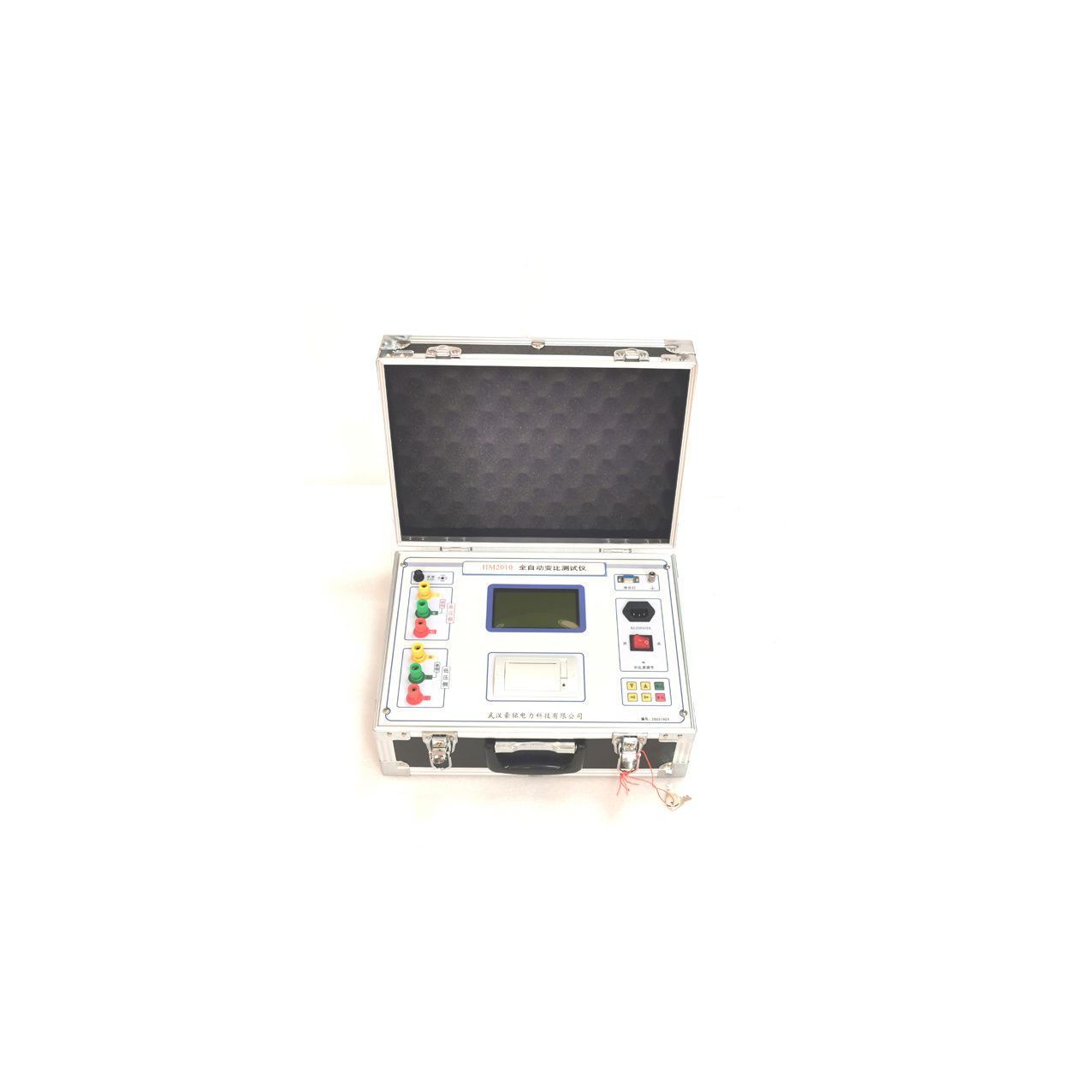

全自动变比测试仪 谐波测试仪


一、概述
  用变比电桥测量变压器的变比,操作过程繁琐,测量范围狭窄,已经不适应现代测量的快节奏、高效率的要求。为此,我公司采用现代电子技术,研制出了新一代HM2010型全自动变比组别测试仪。它体积小,重量轻,精度高,稳定性好。它采用了大屏幕汉字显示、菜单操作,界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。
二、主要功能及特点
1.自动测量接线组别。
2.自动进行组别变换。
3.自动切换相序。
4.自动切换量程。
5.自动校表。
6.输入标准变比后,能自动计算出相对误差。
7.一次测量完成,自动切断试验电压 。
8.设置数据,测量结果自动保存,可查看以前数据。
9.测量有载变压器,只输入一次变比。
三、主要技术指标
1.变比测量范围: 1-10000
2.组别:1-12点
3.精度:1-999.9 0.2 级   1000-10000 0.5级
4.电源:AC220V±10%,50HZ
5.使用环境温度:-5℃-40℃
6.使用环境湿度:<85%

一、概述
1.HMXB谐波测试仪可广泛地应用于输配电、电力电子、电机拖动等领域。
2.测量分析公用电网供到用户端的交流电能质量。
3.应用小波变换测量分析非平稳时变信号的谐波。
4.测量分析各种用电设备在不同运行状态下对公用电网电能质量。
二、仪器特点
1.安全可靠
  电压输入采用高电压隔离模块(2000V、响应时间≤2μS,电流输入采用交电流钳(0~50KHz,0~5Arms)使输入信号和测量系统安全隔离。这样不仅使HMXB在使用上安全、可靠和方便,而且大大提高了HMXB的抗干扰能力。
2.使用方便
  便携式结构,尺寸小、重量轻、一个人即可携带仪器到现场测试;内置高性能锂电池,在无外接电源的情况下可连续工作8小时。
3.精度高
  符合国标B级仪器要求。对谐波、三相不平衡度均采用基准算法,无近似计算,采用高精度A/D(16位),同时采样,采集速率12.8kHz。
4.软件功能强
  采用DSP+ARM+CPLD内核,处理速度快,软件功能丰富,使HMXB适用于复杂的测试工作和数据处理工作,大大提高了测试效率和水平。
5.测试参数多
  系统频率、电网谐波、三相电压不平衡度、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、有功功率、无功功率、视在功率、2-50次谐波、真功率因数等全部电能质量五大国标规定的参数。
6.USB接口保存数据
  提供USB接口,便于存储数据到U盘、与笔记本电脑进行通讯传输数据。
7.谐波判断
  实时判断当前测试的电压谐波、电流谐波数据正常或超标。
8.后台管理分析软件
  Dz200Pro电能质量管理分析软件是一套电能质量的后台管理分析软件,运行于WIN9X/2000/XP/NT操作系统。详细介绍参照软件使用说明书。
9.时实打印
  配置微型热敏打印机,能够随时打印现场实时测试数据。
三、技术指标
1.频率测量
  测量范围:45~55Hz,中心频率50Hz,测量条件:信号基波分量不小于80%F.S.
  测量误差:≤0.02Hz
2.输入电压量程:10V-900V
3.输入电流量程:5A,其他量程可以根据用户要求选配
4.基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.
5.基波电压和电流之间相位差的测量误差:≤0.5°
6.谐波电压含有率测量误差:≤0.1%
7.谐波电流含有率测量误差:≤0.2%
8.三相电压不平衡度误差:≤0.2%
9.电压偏差误差:≤0.2%
10.功率偏差:≤0.5%
11.工作时间:内部电池可以连续工作8小时
