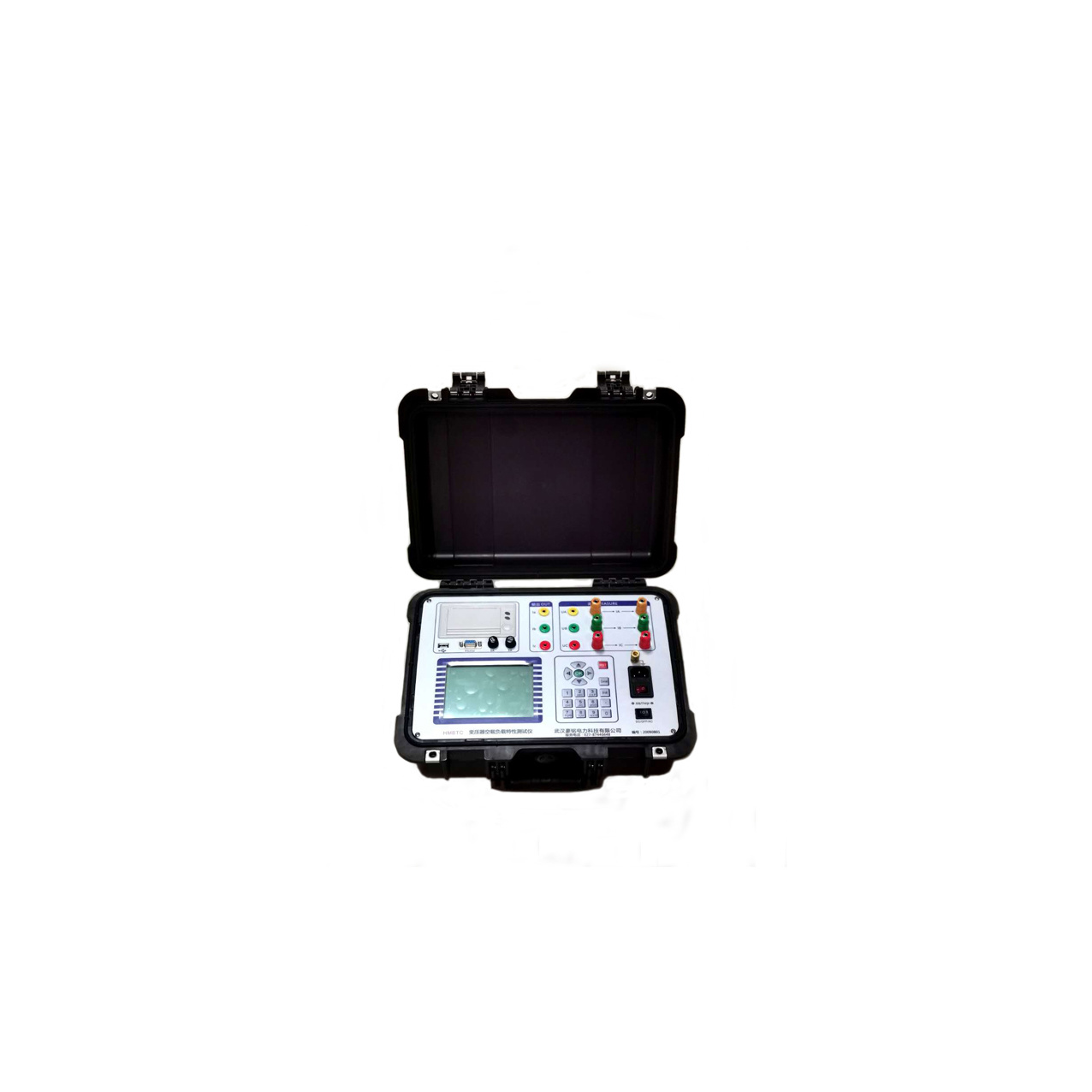

变压器空载负载特性测试仪 过程校验仪


一、主要用途:测试电力变压器的空载及负载特性。
二、功能特点及用途
1.采用高档的单片机作为处理器,使用独特科学的算法进行数据的运算和处理,模数转换采用了高精度快速A/D转换器,模拟信号的调节也采用了目前先进使用的处理技术,这些为仪器的高性能、高精度、高可靠性提提供了必要条件。
2.人机接口采用蓝屏(240 * 128)全中文的汉字图形显示器,菜单严格分级,逐步引导您完成实验,您只需要开机,按下任意键,仪器提供的菜单就会引导您完成你所需要的试验。
3.提供了面板式的微型打印机,可以将试验的结果打印出来,作为试验存档的原始数据。仪器还提供了串口通讯功能,你只要按说明书提供的通讯协议编写好软件,就可以在上位机上直接操作使用该仪器,完成试验。
4.主要用于电力变压器的空载及负载试验,所测的直接参数是三相电压,三相电压均方根、三相电流,三相功率,试验电源频率。空载试验时根据所测数据计算出变平均电压、平均电流、总功率、空载电流,校正后的空载损耗;负载试验计算出短路阻抗、短路损耗和任意(0-999.9℃)温度额定电流下的短路损耗。 该仪器集多种试验方式于一体,可以用于单相变压器和三相变压器的空载和负载试验。


三、技术参数

电压 测量范围 0V~500V
误差范围 全量程范围内0.2级
电流 测量范围 0A~60A
误差范围 全量程范围内0.2级
功率 测量范围 0KW~30KW
误差范围 全量程范围内0.3级
频率 测量范围 45Hz~65Hz
误差范围 全量程范围内±0.05Hz

说明:外接电压互感器和电流互感器可以拓宽仪器的测量范围。
