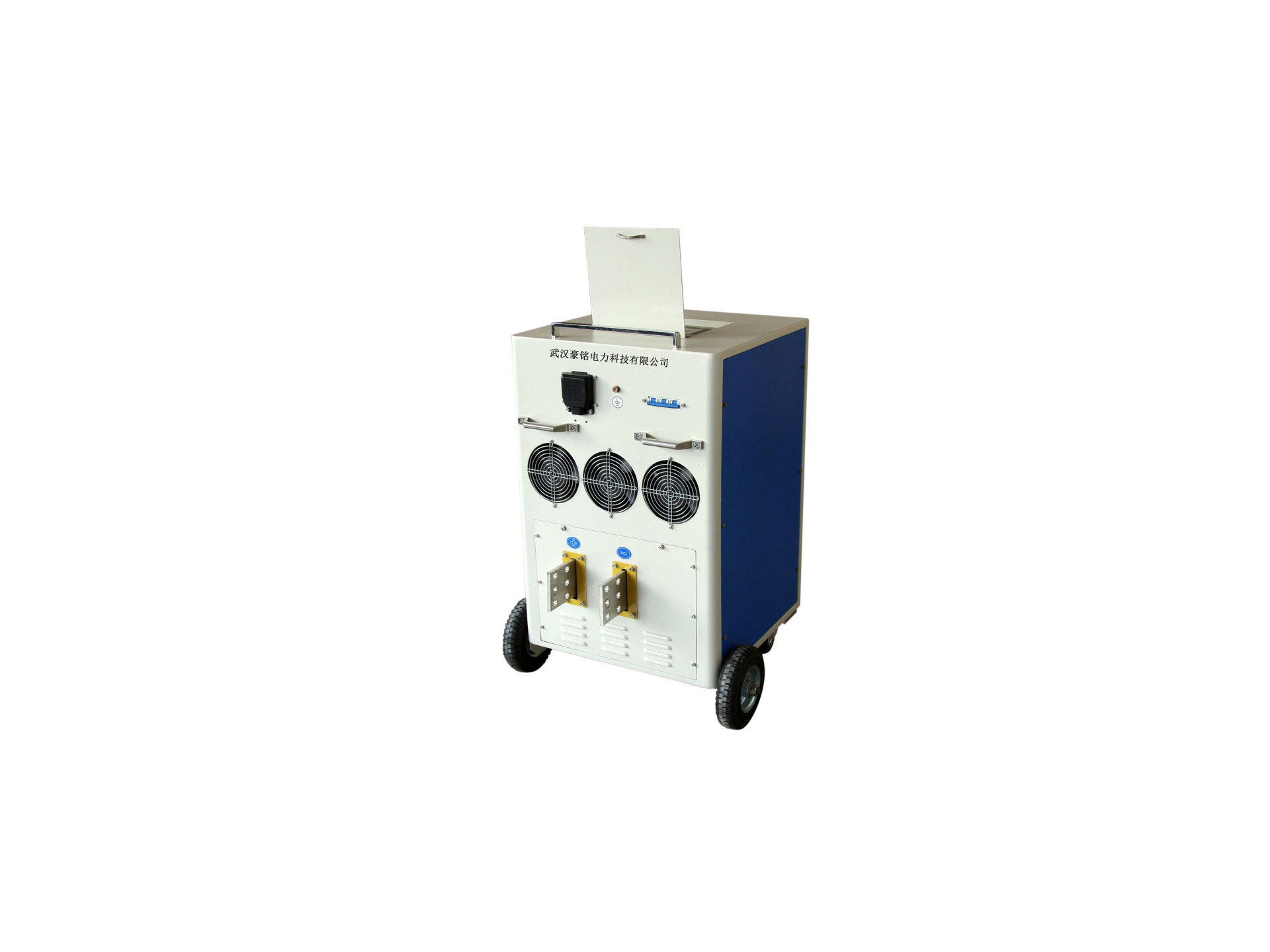

大电流发生器电缆故障测试仪

一、产品概述
1.高效节能：通过采用全范围软开关技术、数字控制技术及各环节优化设计，整机效率达70%以上，功率因数大于0.9；比普通硬开关高频电源节能3%以上，比传统可控硅电源节能15%以上。
2.促进产能：由于电源控制精度高，纹波小，输出可精确满足工艺需求。
3.体小量轻：系列产品体积、重量仅为同容量普通高频电源装置2/3、同容量可控硅电源1/4；可节省大量的铜、铁材料，搬运、安装方便，占用空间小。
4.绿色可靠：对装置电磁兼容和整体散热进行前面优化设计，通过软开关、功率因数校正、故障诊断、多重保护及全面可靠性设计等措施，电源装置具有良好的可靠性，电磁污染较少。
5.数字智能：电源管理、控制模式、PWM输出实现了全方位数字化，电源输出灵活，接口方便，具有状态监测、多机协同控制等功能。
二、使用条件
1.海拔高度不超过1000米。
2.无酸碱等腐蚀性气体或其它有害气体及易燃易爆气体的环境。
3.工作时周围空气温度范围应在-10℃～40℃，运输与贮存过程中周围空气温度范围应在-25℃～55℃。
4.平均相对湿度<90%。
5.供电品质：供电电压波动范围380±10％。不平衡≤5%，电网频率波动不得大于±2%。
三、主要技术指标
1.输入电压：三相AC 380V±10％ 50Hz
2.输入最大电流：AC 65A
3.功率因数：≥0.9；效率：≥70％
4.输出特性：恒流
5.输出电流：0～15000A
6.稳流精度：≤1％
7.外形尺寸：580*520*880mm
8.重量：90kg
四、主要功能
1.电源按给定的输出的电流或电压偏差分别自动进行PI稳流，且可通过给定输出特性控制工作时间，上升时间和下降时间等。
2.系统设置了过流、过压、过热、和输入过欠压等保护措施。
3.系统提供触摸屏显示及控制系统的状态及输出的电压、电流和工作时间等参数。
4.电源具有恒流工作模式，其中电流限值为15000A。
5.电源系统具有软启动功能，电源系统的给定值由小逐渐增大，软启动时间可设定。

一、概述
　　有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
　　HM-200A电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
二、主要特点
1.功能齐全
　　测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。
2.测试精度高
　　仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3.智能化程度高
　　测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4.具有波形及参数存储，调出功能
　　采用非易失性器件，关机后波形、数据不易失。
5.具有双踪显示功能。
　　可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6.具有波形扩展比例功能。
　　改变波形比例，可扩展波形进行精确测试。
7.可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8.具有根据不同的被测电缆随时修改传播速度功能。
9.小体积便携式外形，内装可充电的电池供电，方便携带和使用。
三、主要技术参数
1.应用范围及用途
　　仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
2.最远测试距离：15Km （明线可达100千米）
3.探测盲区：1m
4.读数分辨率：1m
5.功耗：5VA
6.使用条件：环境温度：0℃～＋40℃（极限温度：-10℃～＋50℃）
　　相对湿度：40℃（20～90）%RH
　　大气压强：（86～106）Kpa
7.体积：275×220×160mm³
8.重量：1.8kg
