试验变压器 防雷元件测试仪
一、技术参数

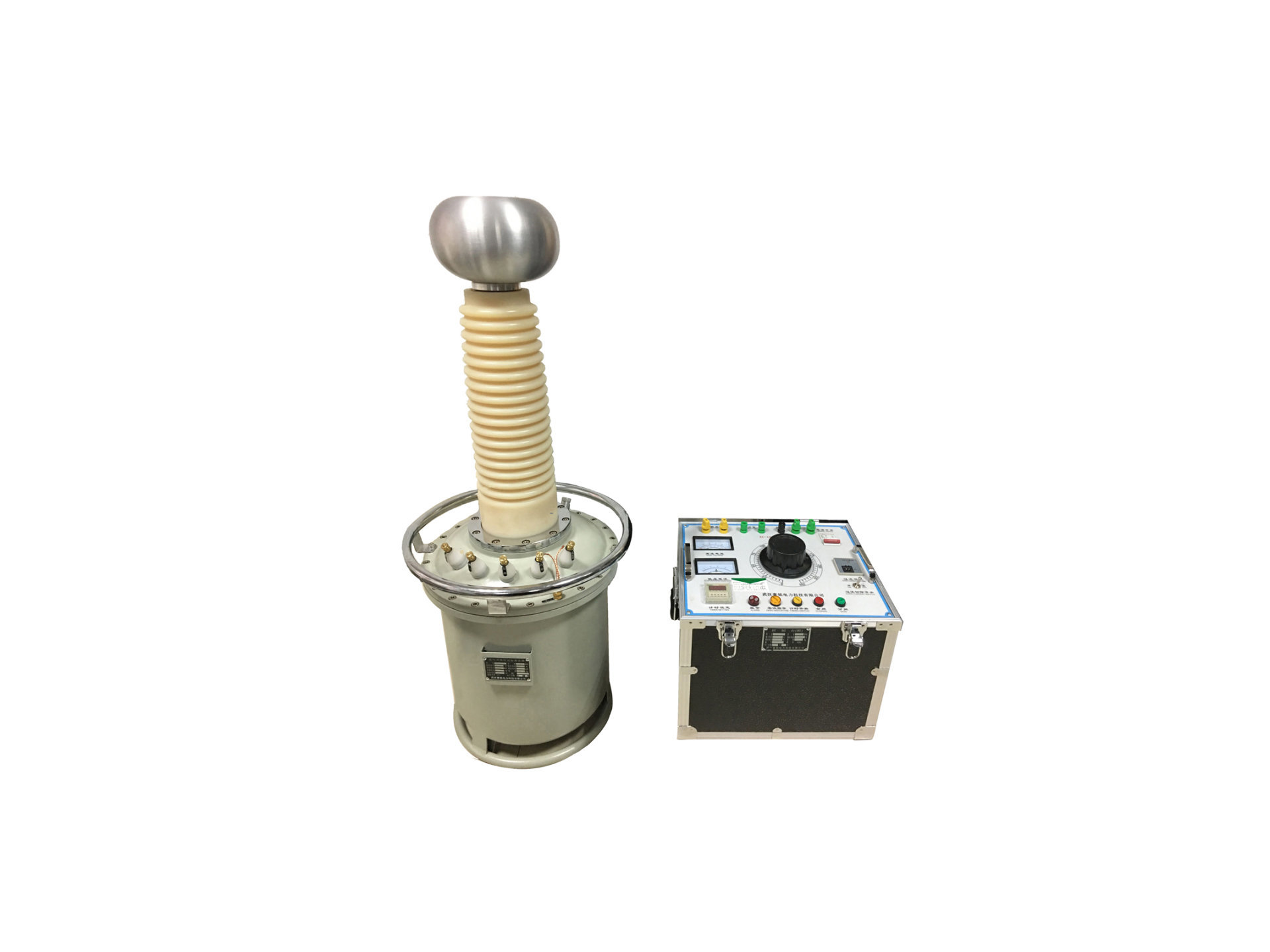

试验变压器
额定容量:10kVA
输入电压:200V 输入电流:50A
输出电压:AC100kV 输出电流:100mA
阻抗电压:<10% 空载电流:<8%
变比:250 测量变比:500
联接组别;I,I0
操作台
额定容量:10kVA
输入电压:220V 输入电流:50A
输出电压:0-250V 输出电流:50A
测量精度:1.5级
二、设备清单
YDQJ-10KVA/100KV试验变压器 1台
TC-10KV控制箱 1台
连接线 1套
一、产品特性
1.HMFC-2GB防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。也可作稳压、恒流电源,使用于其它方面。
2.具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒。
3.具有自检功能。
4.测量数据由三位半LCD数字显示,准确度高、可靠性好。
5.测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别。
6.选择连续测量,可以对批量试品进行不间断测试。
7.本防雷元件测试仪面板功能简单,易于操作。
8.重量轻,便于携带。
二、技术参数
1.压敏电阻测量
技术指标 | 测量范围 | 最大误差 | 测试条件 |
起始动作 电压(U1mA) | (0~1700)V | ≤±2%±1d | 1mA±5μA |
泄露电流 ( I0.75U 1mA) | (0~199.9)μA | ±(2μA ±1d) | 0.75 U1mA ≤±2%±1d> |
2.放电管测量
技术指标 | 测量范围 | 最大误差 | 测试条件 |
直流击穿电压(Vsdc) | (20~1700)V | ≤±2%±1d | 电压上升速率 100V/S±10% |
3.其它指标
绝缘电阻:6MΩ(500V)
耐压:AC1.5kV 50HZ 1min
工作温度和湿度:0~+40℃,≤85%RH
储存温度和湿度:-10℃~+50℃,≤90%RH
电源:DC12V 专用电源(芯线+极)
功耗:8W
仪器尺寸:208×190×78mm³
重量:≤1kg
