一、产品简介

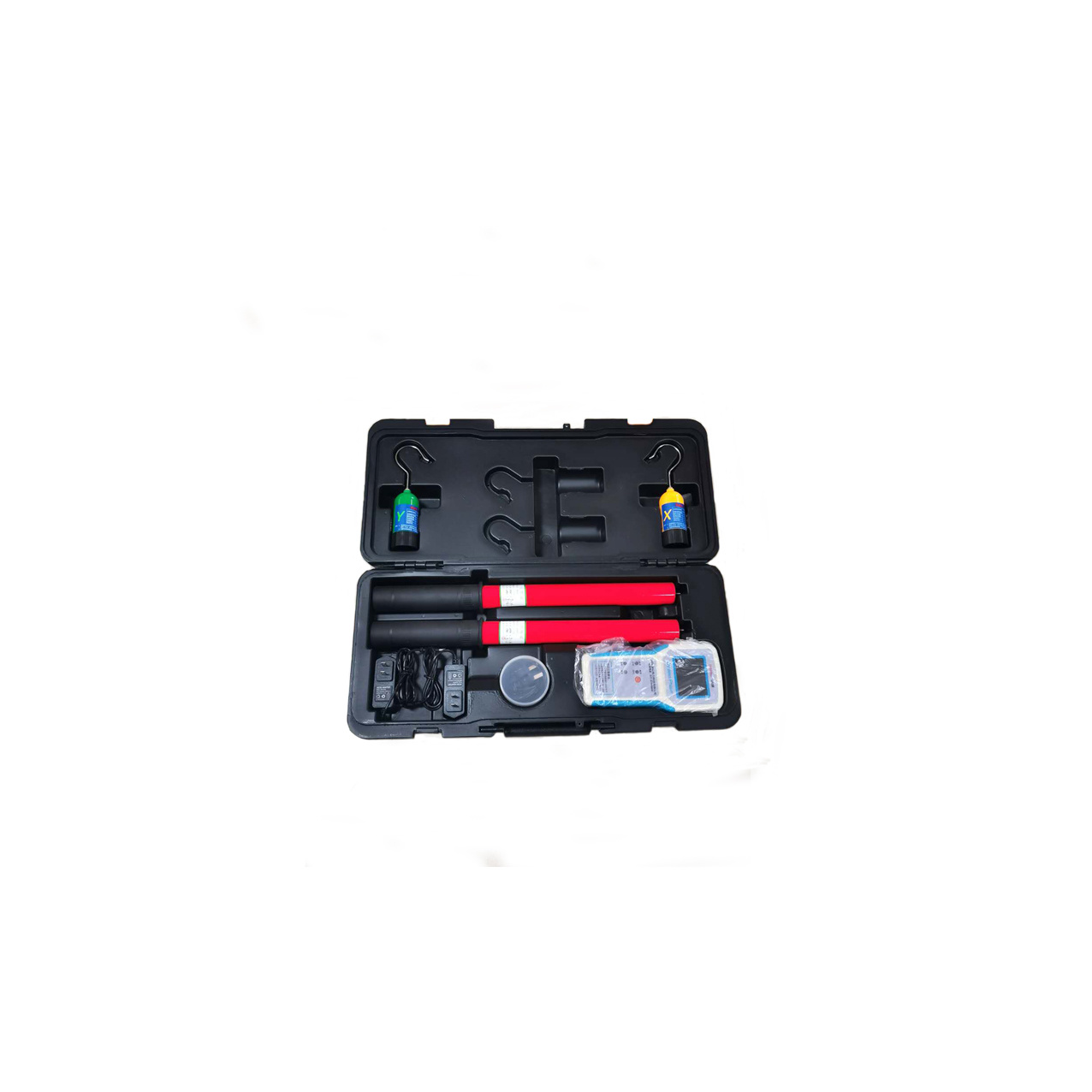

       HMTAG-8000无线高压核相仪用于两条高压线路并网或环网核相。也可以用于远程(远距离)核相,确定相序颜色与相序名称是否一致。仪器适合0.22~220kV交流输电线路带电作业和二次侧带电作业,具有高压验电功能。
       仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相仪的诸多缺点。同时仪器配置GPS模块,使用两台及以上仪器可以用于远程核相。
二、技术参数
1. 相位差准确度:误差≤5°。
2. 频率准确度:±0.1HZ。
3. 可跨电压测量范围为0.22KV~220kV。
4. 发射器和接收主机的最大传输视距约100米。
5. 远程核相时两个GPS主机的距离为0.3公里~800公里。
6. 真人语音提示测量结果和操作步骤。
7. 3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果,显示GPS卫星颗数,GPS授时状态和时间等信息。
8. 连续1小时无操作自动关机。
9. 发射器和接收主机均内置可充电锂电池,配置5V充电器。
10. 主机内置18650锂电池,电池容量为2500mAH。发射器内置14430锂电池,电池容量为450mAH。
11. 高压测量时泄漏电流<10uA。
12. 发射器工作功耗<0.1W,接收主机工作功耗<0.3W。
13. 工作环境:-35℃~ +45℃ 湿度≤95%RH。
14. 整机重量:约3.6KG。
15. 仪器包装尺寸:长56cm*宽26cm*高13cm。

一、概述
       HM-500直流断路器安秒特性测试系统适用于额定电流1A~500A直流断路器的安秒特性测试,并可用于6A~150A直流熔断器的安秒特性测试。
二、产品特点
1. 仪器既可以单独使用,也可以与PC机联机使用
2. 320×240液晶显示器、高速热敏打印机,人机对话全键盘操作方式,智能化工作全过程
3. 采用电力电子控制技术产生大电流输出,输出电流响应速度快、精度高、连续可调
4. 多个高精度传感器自动切换电流量程和高性能14位AD采集芯片
5. 具有掉电存储功能,可以存200组试验数据
6. 自动保存设置数据,掉电后开机后显示上一次的设置数据
7. 任选安秒动作试验方式和通流不动作试验方式
8. 联机使用方式时,可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。
9. 仪器带有过热、过流、过压保护保护功能
10. 仪器抗干扰能力强,电磁兼容性能强
三、技术指标
1. 电源输入:220V±10%,频率:50Hz±0.5Hz
2. 测试电流范围:0—500A
3. 测试电流纹波系数:小于5%
4. 输出电流的稳定性:≤0.5%
5. 时间记录:0-9999S;最小时间分辨率:0.001S
6. 环境温度:-20℃至50℃
7. 外形尺寸:470mm(长)×320mm(宽)×460mm(高)
8. 重量:20kg
