无线高压核相器变频互感器综合分析仪

一、产品简介
HMTAG-8000无线高压核相仪用于两条高压线路并网或环网核相。也可以用于远程（远距离）核相，确定相序颜色与相序名称是否一致。仪器适合0.22～220kV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点。同时仪器配置GPS模块，使用两台及以上仪器可以用于远程核相。
二、技术参数
1. 相位差准确度：误差≤5°。
2. 频率准确度：±0.1HZ。
3. 可跨电压测量范围为0.22KV～220kV。
4. 发射器和接收主机的最大传输视距约100米。
5. 远程核相时两个GPS主机的距离为0.3公里～800公里。
6. 真人语音提示测量结果和操作步骤。
7. 3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果，显示GPS卫星颗数，GPS授时状态和时间等信息。
8. 连续1小时无操作自动关机。
9. 发射器和接收主机均内置可充电锂电池，配置5V充电器。
10. 主机内置18650锂电池，电池容量为2500mAH。发射器内置14430锂电池，电池容量为450mAH。
11. 高压测量时泄漏电流<10uA。
12. 发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
13. 工作环境：-35℃~+45℃，湿度≤95%RH。
14. 整机重量：约3.6KG。
15. 仪器包装尺寸：长56cm*宽26cm*高13cm。

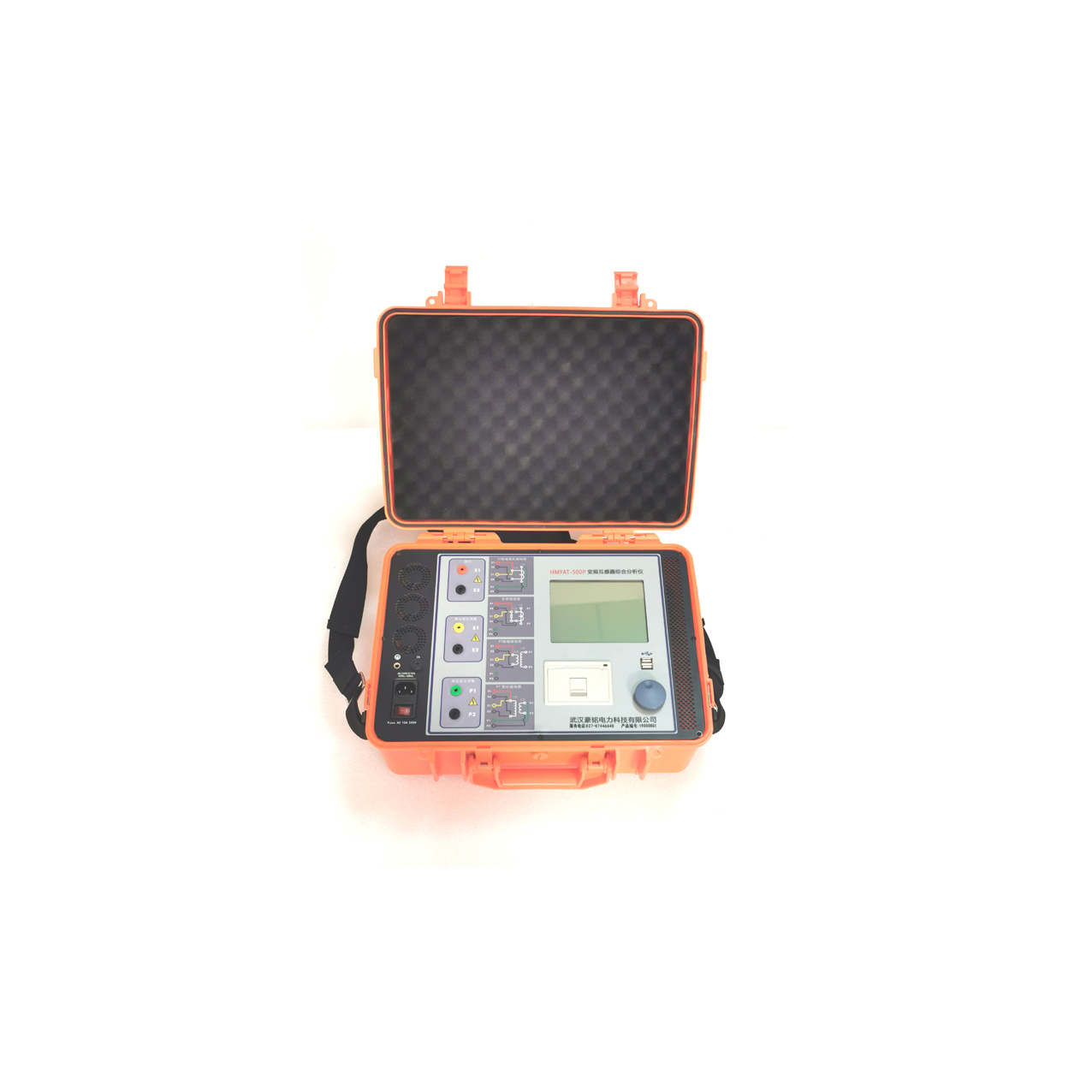

一、主要技术特点
1. 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
2. 自动给出拐点电压/电流、10%（5%）误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数（Ts）、剩磁系数（Kr）、饱和电感等CT、PT参数。
3. 测试满足GB1208（IEC60044-1）、GB16847（IEC60044-6）、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4. 基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。
5. 装置采用国际流行方波法，让励磁曲线更加完美。
6. 装置存储容量高达几G，可存储几十万组测试数据，掉电不丢失。试验完毕后直接生成Excel报告。
7. 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8. 易于携带，装置含配线全重量大约8Kg。
二、主要技术参数

		HMFAT-500P
测试用途		CT， PT
输出		0~180Vrms，12Arms，36A（峰值）
电压测量精度		±0.1%
CT变比测量	范围	1~40000
	精度	±0.1%
PT变比测量	范围	1~40000
	精度	±0.1%
相位测量	精度	±2min
	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
	精度	0.2%±2mΩ
交流负载测量	范围	0~1000VA
	精度	0.2%±0.02VA
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10℃~50℃，湿度：≤90%
尺寸、重量		尺寸367 mm×292 mm×150mm 重量<8kg
