真空开关真空度测试仪绝缘电阻测试仪

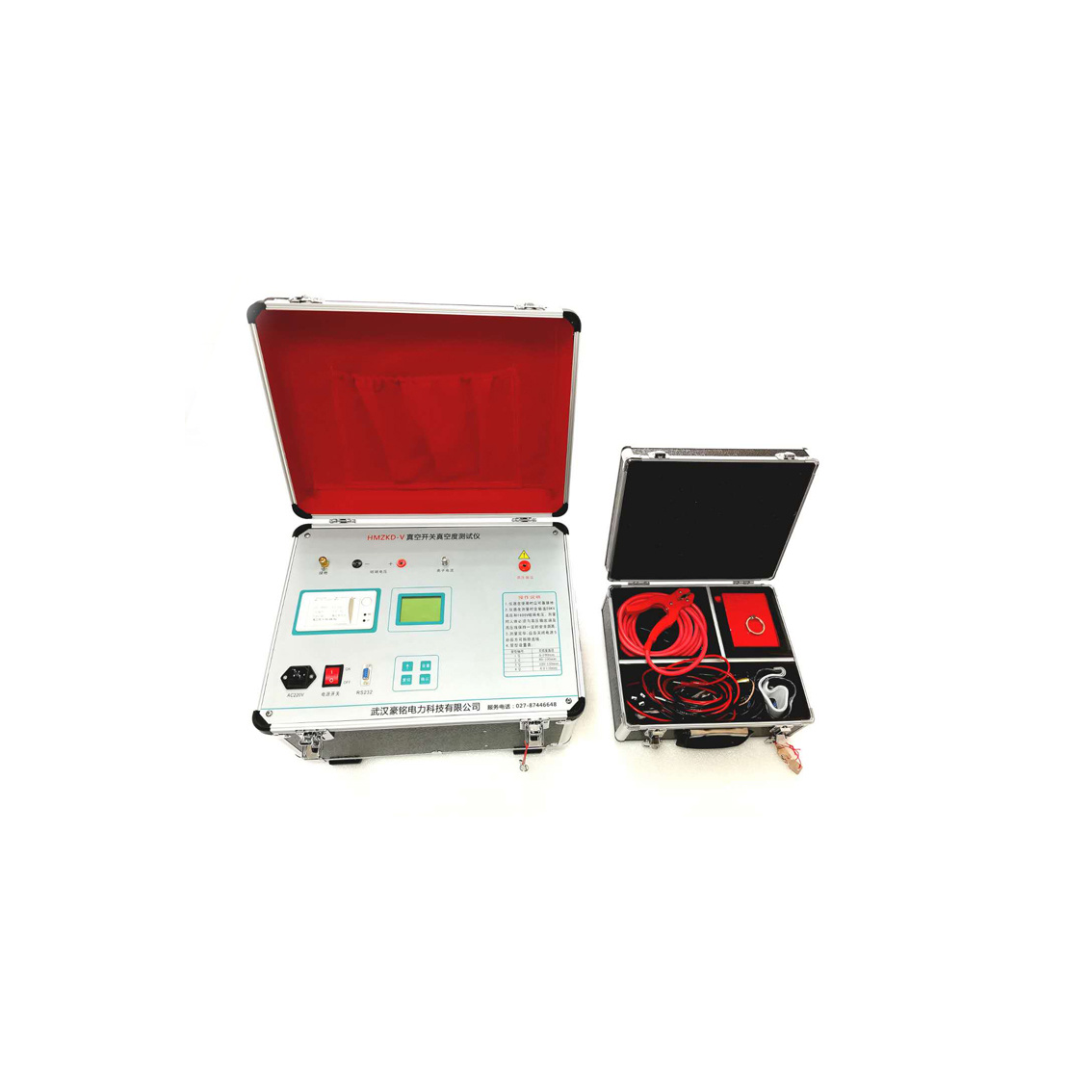

一、概述
传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10^-5～10^-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。
本公司推出的真空度测试仪结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。
二、性能指标
1. 电源： AC220V+15%，50Hz
2. 测量范围： 10^-5～10^-1Pa
3. 电场电压∶ 30KV
4. 磁场电压∶ 1800V
5. 仪器精度： 5%
6. 使用环境： -10℃～40℃
7. 外行尺寸： 460mm×335mm×330mm
8. 主机重量： 12kg

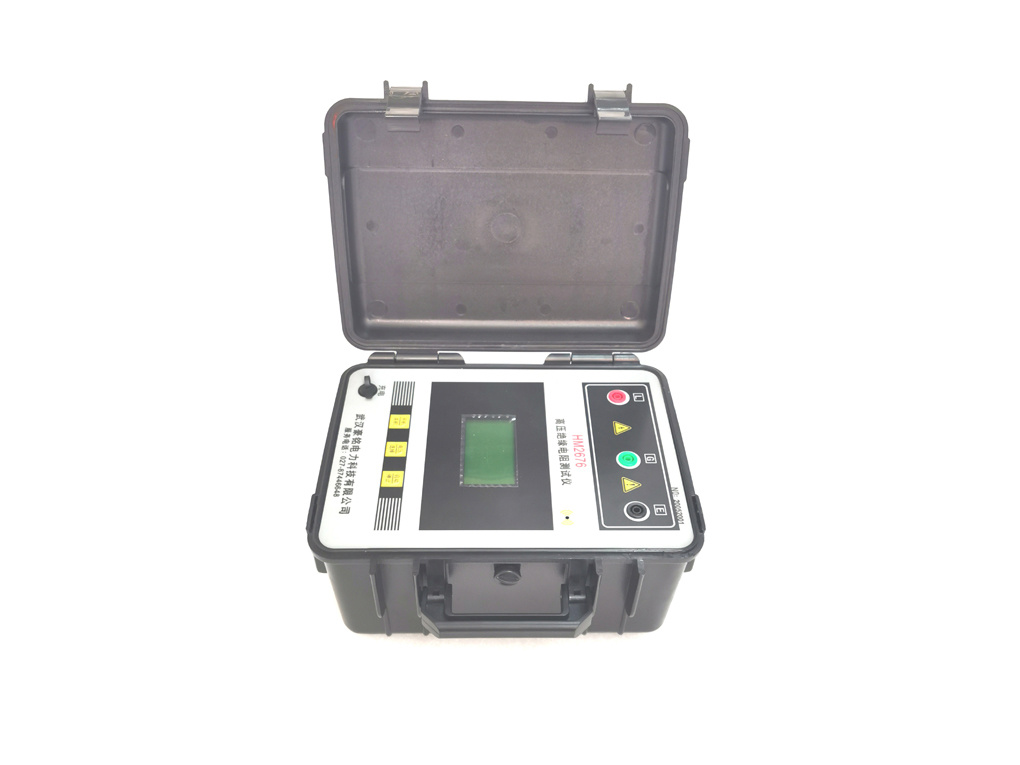

一、慨述
通过测试系统中不同组件的绝缘电阻（变压器、开关装置、导线、马达），可以隔离并修复发生故障的部件。利用绝缘测试来检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全具有重要意义。在给系统加电之前，利用绝缘测试验证它是健全的，能够改善系统的性能；绝缘测试能够发现制造工艺问题和设备缺陷，而这些问题在设备发生故障之前一般是发现不了的。在欧盟，该项测试是强制性的，即使对最小的民用系统也是如此。
二、特点
● 严格按照安全标准设计,输出电压：250v、500v、1000v、2500v、5000v、10000v 。
● 本仪器自动校准功能，测试前自动校准精度。
● 本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能，通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。
● 可自动测量并记忆R15S、R60S 、R10min值,自动显示极化指数（PI）,诱电吸收比（DAR）的测试值和测试时间。
● 自动放电功能。
● 模拟指针与数字显示共存，数字反映被试品绝缘电阻的精确度，模拟指针能反映测试过程中绝缘电阻的动态变化。
● 升压时告警功能，蜂鸣器警示有高压输出，远离试验场地，试验完毕警示声音自动停止。
● 电池电量数字显示和欠压报警保护功能（智能电池充电管理）。
● 自动关机功能：本仪器有自动关机功能，测量结束过10分钟，自动关机。
● 短路保护，短路状态下泄漏电流大停止测试。
