SF6密度继电器校验仪微机继电保护测试仪

一、功能特点
1. YDD-IV型SF6密度继电器校验仪采用高性能单片机进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。
2. 配置了单色液晶屏和旋转开关，操作简单、界面美观，所有参数及状态一目了然。
3. 自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃温度下的压力、环境温度等。彻底解决了SF6气体密度继电器现场校验难的问题。
4. 所有测试过程由单片机控制自动完成，不用人工干预。
5. 汉字报表式打印测试结果，并对试验结果自动计算平均值，生成简单报表。
6. 能同时存储32页*3共96页试验结果，并具有断电数据保存功能，可随时查询和打印历史测试结果。
7. 校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。
8. 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9. 检测过程中可以用其他干燥无腐蚀性气体代替SF6气体，耗气少。
10. 除密度继电器校验功能外，本仪器还具有20℃压力表校验和常温压力表校验功能。
11. 具有在线修改系统时钟的功能。
12. 具有在线修改系统压力功能。
13. 核心元器件采用进口元件，性能可靠，精度高。
14. 最多能同时测试一组报警信号和二组闭锁信号。
15. 本产品为便携式工具，使用方便可靠，是SF6密度继电器和压力表现场校验的必备设备。
16. 带数据上传功能，方便测试记录的提取和打印。

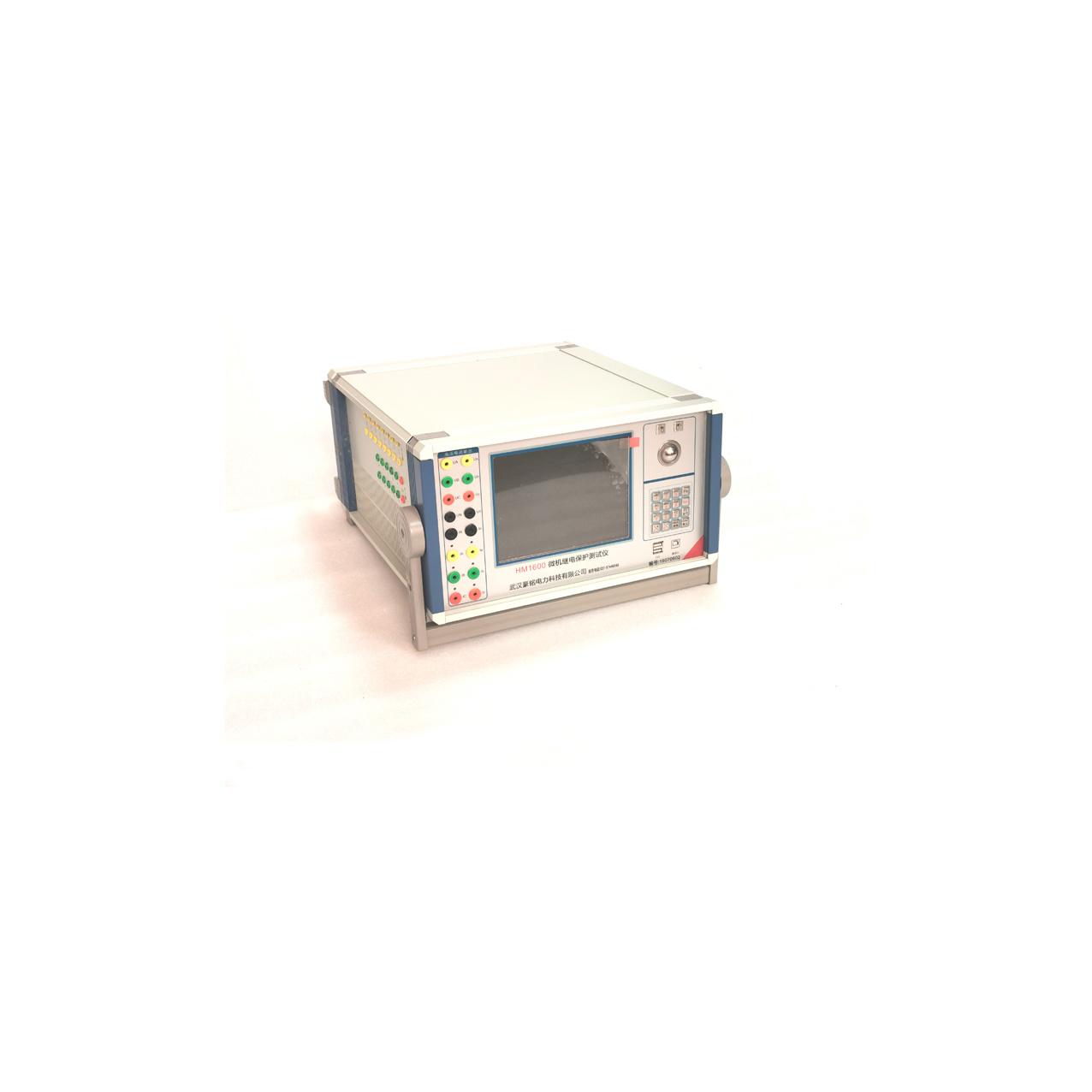

一、主要特点
1. 输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。
2. 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3. 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4. 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5. HM1600微机继电保护测试仪可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6. 设有一路独立110V及220V专用可调直流电源输出，方便现场检验使用。
7. 新一代HM1600微机继电保护测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8. 提供各种自动测试软件模块和GPS同步触发试验（选配）等。
9. 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等。
10. 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
