接地阻抗测试仪 分压器


  HMDWR-5A接地阻抗测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(最大5A),不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。
一、技术指标
1. 阻抗测量范围:0~200Ω
2. 分辨率:0.001Ω
3. 测量误差:±(读数×1%+0.001Ω)
4. 抗地电压干扰能力:30V工频干扰电压带来的误差不大于0.002Ω(测试电流不小于3A时)
5. 测试电流波形:正弦波
6. 测试电流频率:45Hz、55Hz双频
7. 最大输出电流:5A
8. 最大输出电压:200V
9. 测量线要求: 电流线铜芯截面积≥2.5mm²
       电压线铜芯截面积≥1.0mm²
10. 供电电源:AC220V±10%,50Hz
11. 使用环境:温度:-10℃~40℃;相对湿度:<90%
12. 外形尺寸:440×350×310
13. 仪器重量:10.5kg

       HM2572数字接地电阻测试仪性能特点:
● 适于测量各种接地装置的接地电阻和地电压,还可以测量土壤电阻率及低阻导体的电阻值。
● 采用同步检测等先进技术,抗干扰能力强。
● 3 1/2LCD大屏幕数字显示,示值准确、分辨率高、稳定可靠。
● 低耗电,可选用8×1.5V(AA,LR6)碱性电池或11.1V/1.8Ah锂电池供电,使用时间长。
● 电池电压不足,有欠压标志符“ ←”显示。
● 若测试回路不通或超量程时,表头显示“1”,说明溢出,应检查测试回路是否连接好或是否超量程。
● 操作便捷,携带方便。
● 具有防震、防尘、防潮结构,适应恶劣工作环境。

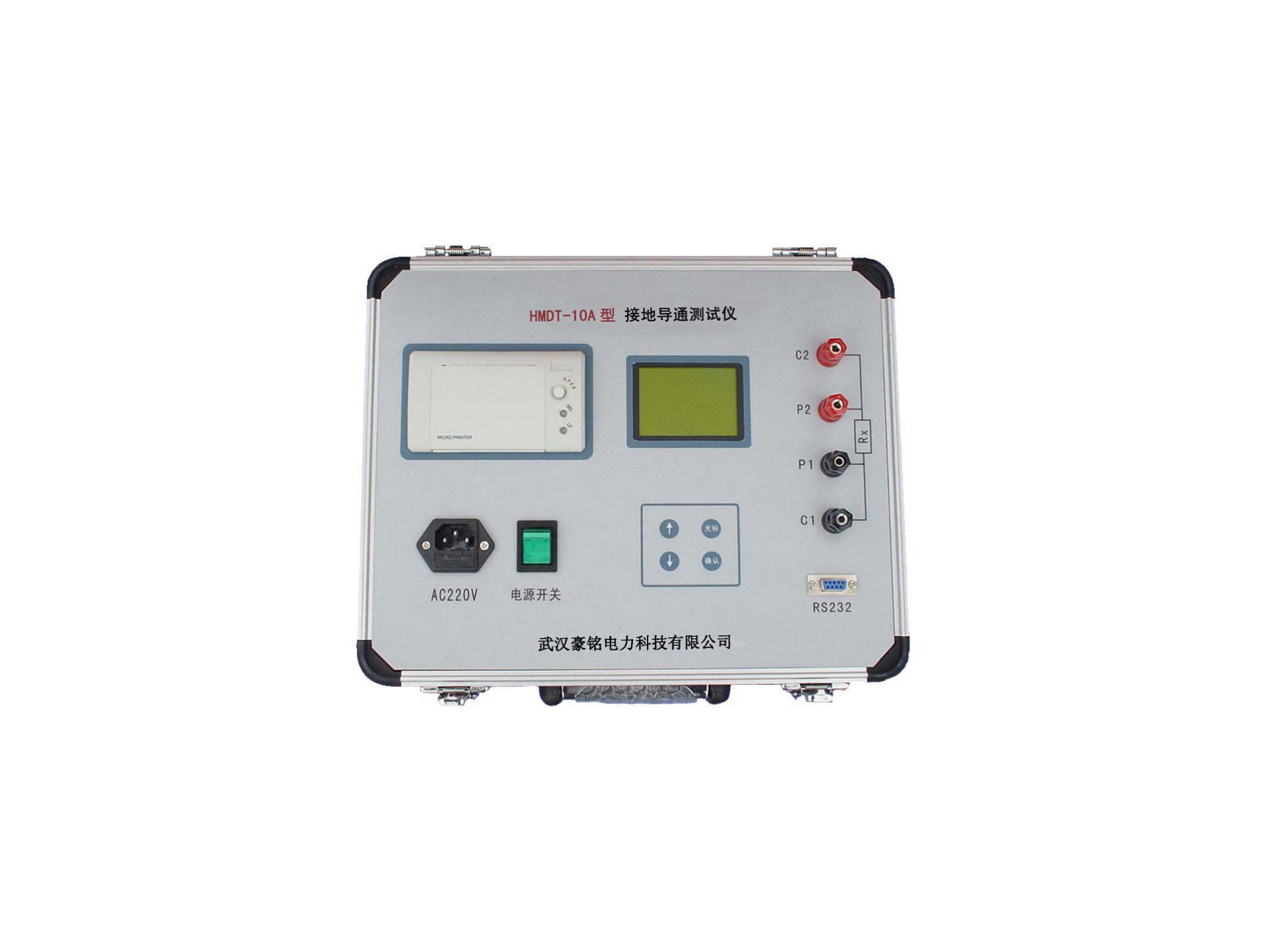

        HMDT-10A接地导通测试仪主要用于接地装置的电气完整性(导通)测试,也可用于低阻值电阻的测量。
        接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期对接地装置进行电气完整性测试是很有必要的。
       导通性测试可采用伏安法,测试原理虽然简单,但实际测试中可能受到强烈的现场干扰从而导致很大的测量误差甚至错误。另外,由于接地引下线的表面通常有锈蚀,若测试线与其未可靠连接,则会引起错误测量。又由于测试线通常较长,若电压输入线中间断线也可引起错误测量。
       电力行业标准DL/T475-2006规定应选用专门的仪器进行测量,仪器分辨率为1mΩ,准确度不低于1.0级。国标GB/T17949.1-2000推荐采用的测试电流为5A的直流电流。
       HMDT-10A接地导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪,专门用于接地装置的电气完整性测试,其各项技术指标均达到相关标准要求。它不仅具有测试精度高、抗干扰能力强的优点,而且还可以识别断线、接触不良等人工不易发现的错误接线状态。
